北京工业大学演示

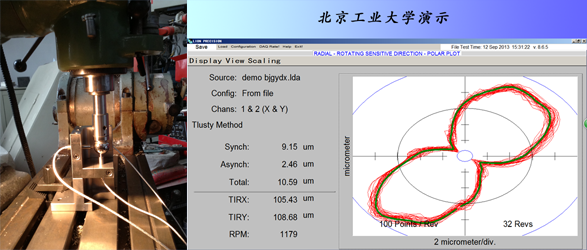

2013年9月12日在北京工业大学演示lion主轴回转误差测量仪，测量一台老式铣床， 结果如下图。左侧图为实际安装情况。右侧图是SEA软件评定部分结果（径向敏感）。 X、Y各放置一电容传感器，测量机床X、Y方向“失园”情况。结果中Synch(同步误差)=9.15um, 表明这个主轴加工孔的圆度将是9.15um，并且孔的形状也将如图所示的样子。
- 主轴转速：1179 rpm
- 采样： 32圈/100点/圈
- 同步误差（圆度）：9.15um
- 异步误差（表面粗糙度）： 2.46um
2013年9月12日在北京工业大学演示lion主轴回转误差测量仪，测量一台老式铣床， 结果如下图。左侧图为实际安装情况。右侧图是SEA软件评定部分结果（径向敏感）。 X、Y各放置一电容传感器，测量机床X、Y方向“失园”情况。结果中Synch(同步误差)=9.15um, 表明这个主轴加工孔的圆度将是9.15um，并且孔的形状也将如图所示的样子。
