转轴枢轴线误差解析

专业技术专栏 - 深入了解五轴机床精度本质

转轴枢轴线误差

五轴数控机床系统内，一般都是两个转轴。转轴枢轴线平行于机床X轴的为A轴， 依次平行于机床Y轴的为B轴，平行于机床Z轴的为C轴。五轴机床大多都是这些转轴和三直线轴的 不同组合而成。如下为常见的AC轴组合。

M_VS_HT_IAC_CK2

  1. M--机床
  2. VS--立式主轴
  3. HT--水平转台
  4. AC--AC轴结构

转轴枢轴线

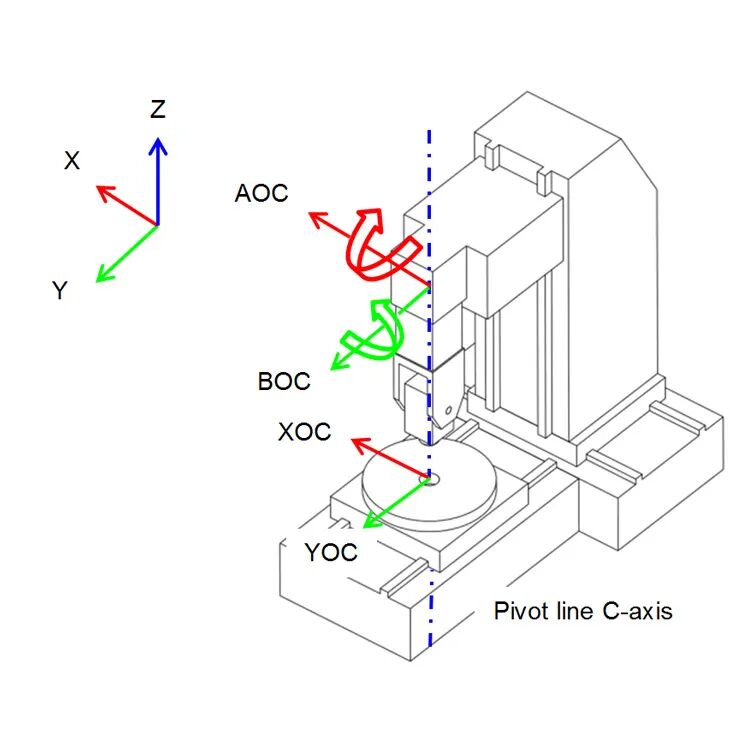

针对IBS RA/RI的检测结果分析，下面对于C轴举例说明。软件通过对误差曲线的分析， 给处四个评定参数：XOC，YOC分别表示在XY平面内X方向，Y方向的偏心误差。AOC和BOC表示C轴枢 轴线（图中蓝色中心线）绕X轴的垂直度（红色），绕Y轴的垂直度（绿色）。 RA软件中给出的AOC和BOC不是角度值，是在当前半径下的线值误差，这点要注意。

枢轴线

其他轴可根据C轴依次类推。
