五轴机床跟随误差解析

专业技术专栏 - 深入了解五轴机床精度本质

RTCP检测的必要性

RTCP（旋转刀具中心点）检测是五轴机床精度的核心保障， 直接决定复杂曲面加工的成败。
  1. 消除回转误差：五轴联动时，旋转轴（A/B/C）摆动会导 致刀尖偏移理论轨迹；RTCP 检测可精准测出并补偿回转 中心偏差、轴系垂直度误差，避免尺寸与形状超差。
  2. 保障动态精度：静态检测无法反映实际加工中的动态误差(如伺服滞后、 轴承磨损、热变形)；RTCP 动态检测 (如 ISO 10791-6)能捕捉真实联动状态下的刀尖轨迹误差， 直接关联工件表面质量。
  3. 符合行业标准：GB/T 39953-2021 明确将 RTCP 精度作为五轴机 床验收的强制指标，是航空、模具等高端制造的准入门槛。
  4. 提升效率与稳定性：检测数据（Q 值几何误差、P 值 动态误差）可指导误差补偿、预判设备劣化，减少废品率 与停机时间，确保批量生产一致性。

ISO 10791-6关于Q值和P值定义

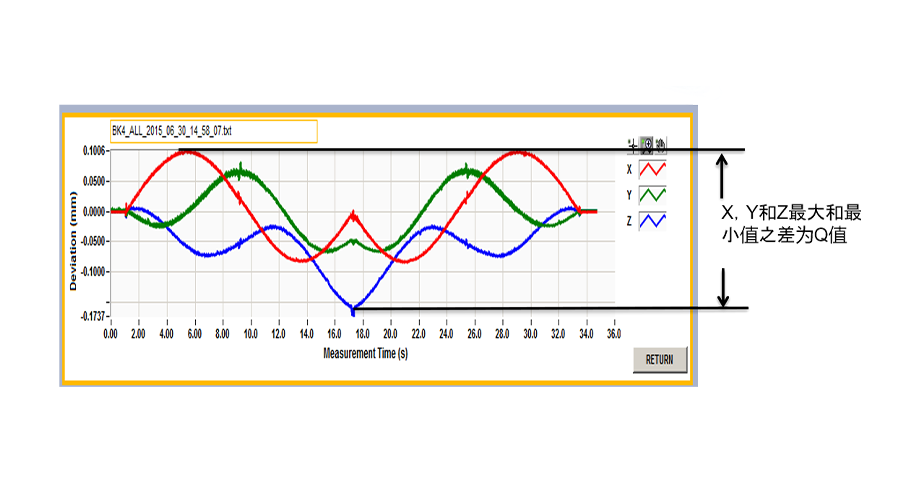

如下图所示，纵坐标表示rtcp偏差值单位mm，横坐标为时间值单位秒。红，绿，蓝三条曲线分辨表示 RTCP在机床坐标系下的X，Y，Z误差曲线。其中三个坐标中最大误差和最小误差之差为Q值 Q值最终反应加工曲面的形状和尺寸误差，类似于包含尺寸精度的轮廓度。

Q

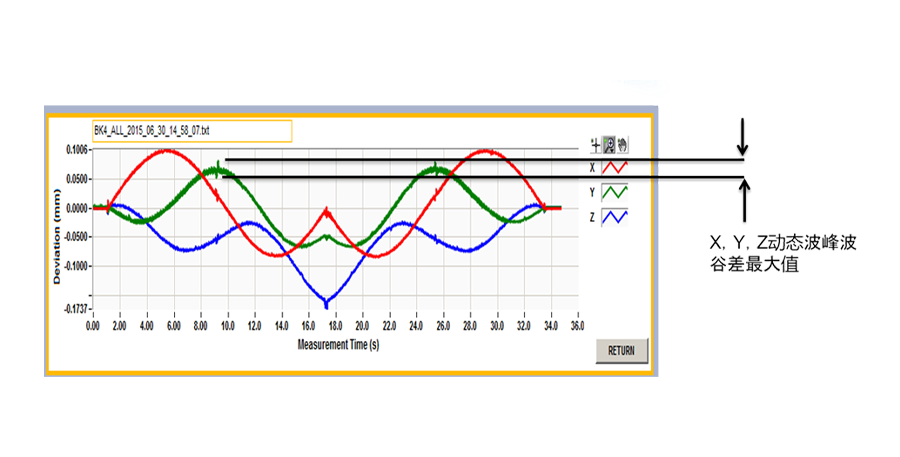

P值最终反应加工曲面的表面粗糙度误差，反应机床各轴反向迟滞，以及机壳的震动等。

P
